مضخة اختبار الضغط اليدوية هي أداة تستخدم لإجراء اختبارات الضغط على المعدات مثل الأنابيب والحاويات والصمامات. يتم استخدامه بشكل شائع لقياس الضغط واكتشاف التسرب في أنظمة مثل التدفئة الأرضية وأنابيب المياه PPR وأنابيب الحماية من الحرائق.

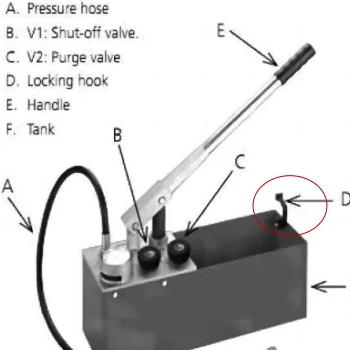

تتكون مضخة اختبار الضغط النموذجية من غلاف معدني، ورأس مضخة نحاسية، ومقياس ضغط، ورافعة تشغيل يدوية، وخراطيم توصيل. من خلال تشغيل الرافعة اليدوية، يتم تشغيل مضخة المكبس لحقن الماء أو الزيت الهيدروليكي تحت الضغط في الأنبوب المراد اختباره. يمكن لمقياس الضغط عرض قيمة الضغط في الوقت الحقيقي، والذي يستخدم لتحديد ما إذا كان النظام يمكنه تحمل الضغط وما إذا كان هناك أي تسرب.
مضخة اختبار الضغط اليدوية صغيرة الحجم وسهلة التشغيل. يتم استخدامه على نطاق واسع في سيناريوهات مثل ديكور المنزل، وقبول المشروع، وفحص المعدات الصناعية، وهو أداة مهمة لضمان التشغيل الآمن لأنظمة خطوط الأنابيب.
غالبًا ما يركز العديد من المستخدمين على نطاق الضغط وحجم جسم المضخة عند اختيار مضخة اختبار الضغط، لكنهم قد يتجاهلون وسط العمل الخاص بها.
ل تعد وسيلة مضخة اختبار الضغط جانبًا حاسمًا لا يمكن تجاهله عند اختيار مضخة اختبار الضغط.
يعتمد اختيار الوسط لمضخة اختبار الضغط بشكل أساسي على المادة والغرض ومتطلبات السلامة والظروف البيئية للنظام الذي تم اختباره. الماء والنفط هما الوسيلة الأكثر استخدامًا، ولكل منهما سيناريوهاته وقيوده الخاصة. وفيما يلي تحليل لخصائصها وبيئات الاستخدام:
ل الماء كوسيلة
الماء هو وسيلة اختبار الضغط الأكثر شيوعا، وخاصة المستخدمة على نطاق واسع في أنظمة خطوط الأنابيب المدنية والصناعية.
1. المزايا: غير قابلة للاشتعال، وغير سامة، ومنخفضة التكلفة، ويمكن الوصول إليها بسهولة، وانضغاطية منخفضة للغاية، ونقل ضغط مستقر، وسهولة ملاحظة التسربات.
2. البيئات القابلة للتطبيق:
خطوط أنابيب المباني المدنية: مثل أنابيب PPR، وأنابيب التدفئة الأرضية، وأنابيب إمدادات المياه، وأنابيب الحماية من الحرائق، وغيرها.
خطوط الأنابيب الصناعية العامة: مثل أنظمة معالجة المياه، وأنظمة مياه التبريد، وخطوط أنابيب النقل المتوسطة غير النفطية.
سيناريوهات متطلبات السلامة العالية: مثل خطوط أنابيب الأكسجين، وخطوط أنابيب المواد الغذائية، وخطوط الأنابيب الطبية، وما إلى ذلك. يمكن أن يؤدي استخدام المياه إلى تجنب مخاطر الحريق أو الانفجار الناجمة عن الغازات أو الزيوت.
3. القيود:
ولا يمكن استخدامه في أنظمة 'تجنب النفط'، مثل خطوط أنابيب الأكسجين، وخطوط أنابيب المواد الغذائية، وخطوط الأنابيب الطبية، وما إلى ذلك.
يجب حمايته من التجمد في البيئات ذات درجات الحرارة المنخفضة، وإلا فإنه سوف يتسبب في تشقق خط الأنابيب أو جسم المضخة.
بالنسبة لأنابيب الفولاذ المقاوم للصدأ، يجب التحكم في محتوى أيون الكلور في الماء (عادةً ≥ 25 جزء في المليون) لمنع التآكل الناتج عن الإجهاد.
ل النفط كوسيلة
تُستخدم الوسائط الزيتية (مثل الزيت الهيدروليكي والزيوت المعدنية) بشكل أساسي في أنظمة صناعية محددة، خاصة في المواقف التي تتطلب التشحيم أو منع الصدأ أو خصائص الختم.
1. المزايا: تزييت جيد، يمكن أن يحمي جسم المضخة والنظام المُقاس؛ قدرة قوية على منع الصدأ. مناسبة لأنظمة الضغط العالي واللزوجة العالية؛ لا تآكل المعادن.
2. البيئات القابلة للتطبيق:
الأنظمة الهيدروليكية: مثل المحطات الهيدروليكية والأسطوانات الهيدروليكية والصمامات الهيدروليكية وغيرها.
معدات الضغط العالي: مثل أوعية الضغط والغلايات والصمامات وغيرها، خاصة عندما يتطلب الأمر الحفاظ على الضغط أو إجراء اختبارات طويلة الأمد.
البيئات ذات درجة الحرارة المرتفعة أو المنخفضة: تتغير لزوجة الزيت قليلاً، وهو مناسب للاختبار في درجات الحرارة القصوى.
الأنظمة التي لا تحتوي على ماء: مثل الآلات الدقيقة، وأنظمة تبريد المعدات الإلكترونية، وخطوط أنابيب نقل النفط، وغيرها.
3. القيود:
تكلفة عالية، وتتطلب إعادة تدوير ومعالجة متخصصة، مع متطلبات بيئية عالية.
يجب إبعاد المواد القابلة للاشتعال والتي تنطوي على خطر الحريق عن مصادر الحريق.
له تأثير منتفخ على الأختام المطاطية، ويجب التأكد من أن مواد ختم النظام مقاومة للزيت.
ل أساس الاختيار المتوسط:
1. مادة النظام: المواد الحساسة لأيونات الكلور مثل الفولاذ المقاوم للصدأ، الأنابيب النحاسية، وما إلى ذلك، يجب تجنب استخدام الماء المحتوي على الكلور؛ تحتاج الأختام المطاطية إلى التأكد مما إذا كانت مقاومة للزيت.
2. استخدام النظام: أنظمة نقل المياه والغازات والمياه ذات الأولوية في الاستخدام؛ يمكن لأنظمة نقل النفط والمواد الكيميائية التفكير في استخدام الزيت أو الوسائط المخصصة.
3. متطلبات السلامة: يجب أن تستخدم الأنظمة ذات الوسائط القابلة للاشتعال والمتفجرة والسامة الماء أو الغاز الخامل، ويحظر بشدة استخدام الزيت أو الهواء.
4. الظروف البيئية: في البيئات ذات درجات الحرارة المنخفضة، يجب منع التجمد، ويمكن التفكير في إضافة مضاد التجمد أو استخدام الزيت؛ في البيئات ذات درجات الحرارة المرتفعة، تحتاج إلى النظر في الاستقرار الحراري للوسط.
الغرض من الاختبار : يتطلب فقط اختبار القوة على المدى القصير، واستخدام الماء؛ يتطلب الاحتفاظ بالضغط على المدى الطويل أو محاكاة ظروف العمل الفعلية، ويمكن التفكير في استخدام الزيت.
ل ملخص
الماء والنفط لكل منهما مزاياه وعيوبه. عند الاختيار، ينبغي للمرء أن يأخذ في الاعتبار مادة النظام والغرض والسلامة والبيئة والتكلفة بشكل شامل. بشكل عام، الماء هو الوسيلة المفضلة لأنه آمن واقتصادي وسهل التشغيل؛ يُستخدم الزيت في أنظمة صناعية محددة، خاصة في المواقف التي تتطلب التشحيم ومنع الصدأ والضغط العالي. إذا كانت هناك حاجة إلى تغييرات متكررة للوسائط، فمن المستحسن تجهيز مضختين مخصصتين، أو اختيار مضخة اختبار الضغط المتوافقة، واتباع إجراءات التنظيف والصيانة بدقة.
