إن اختيار معدات دعم الأنابيب المناسبة يتجاوز مجرد الراحة. ويظل هذا متطلبًا بالغ الأهمية للسلامة والدقة. يؤدي الحامل غير المتطابق إلى إضعاف جودة اللحام، ويخاطر بالفشل الكارثي، ويوقف الجداول الزمنية للمشروع فجأة. ولسوء الحظ، فإن فرق المشتريات ومديري المواقع غالبًا ما يبالغون في تبسيط اختيار المعدات. إنهم يعتمدون بشكل كبير على منصات الرافعات المعممة. كثيرًا ما تفشل هذه الدعامات الأساسية في ظل الأحمال الديناميكية أو أقطار الأنابيب الكبيرة. لا يمكنك تحمل هذه المخاطرة في المشاريع الصناعية عالية المخاطر. توفر هذه المقالة إطارًا للتقييم الفني قائمًا على الأدلة. سنساعدك على اختيار حامل الأنابيب بدقة وفقًا لمتطلبات حجم الأنبوب ووزنه. سوف تتعلم كيفية التخلص من التخمين في قرارات الشراء في أسفل المسار. ومن خلال إتقان هذه المبادئ، فإنك تضمن السلامة التشغيلية الكاملة وتحمي سير عمل التصنيع لديك.
يجب أن تأخذ سعة الوزن في الاعتبار كلاً من وزن الراحة الثابت وقوى الدوران الديناميكية أثناء اللحام أو الخيوط.
يحدد القطر الخارجي للأنبوب (OD) نمط الرأس المطلوب - حيث يؤدي استخدام نوع رأس غير متوافق إلى خطر انزلاق الأنبوب وانقلاب الحامل.
تتطلب تطبيقات الخدمة الشاقة (مثل قطاعات البترول) دعمًا متخصصًا ومعتمدًا بدلاً من منصات الورشة القياسية القابلة للتعديل.
يؤدي تقييم ثبات البصمة وإمكانية ضبط الارتفاع وقابلية تبديل الرأس إلى منع استبدال المعدات قبل الأوان.
يقع العديد من المتخصصين في مجال المشتريات ضحية لمغالطة الوزن. إنهم ينظرون إلى الحد الأقصى لتصنيف الوزن الخاص بالشركة المصنعة ويفترضون أنه ينطبق على جميع ظروف العمل. تعكس هذه المواصفات دائمًا حملًا ثابتًا. يفترض الحمل الثابت أن الأنبوب لا يزال ثابتًا تمامًا على الدعامة. نادراً ما يتضمن التصنيع في العالم الحقيقي أنابيب ثابتة. عندما يقوم العمال بتدوير البكرة أو ربطها أو لحامها، فإنهم يقدمون أحمالًا ديناميكية. تعمل هذه القوى الدورانية على تغيير مركز الجاذبية للحظات. تؤدي الرعشة المفاجئة من مفتاح الأنابيب أو أداة تحديد الموضع الآلي إلى مضاعفة الضغط الواقع على إطار الحامل. يؤدي تجاهل هذه القوى الديناميكية إلى حدوث أعطال خطيرة في المعدات.
يجب عليك إنشاء هوامش أمان صارمة لحماية طاقمك. يتطلب خط الأساس المتوافق مع معايير الصناعة عامل أمان 2:1 أو 3:1. لنفترض أن بكرة الأنبوب الخاصة بك تزن 1500 رطل. إذا قمت بتحديد حامل بوزن 2000 رطل بالضبط، فإنك تعمل بشكل خطير بالقرب من حدود الفشل أثناء التصنيع النشط. بالنسبة لحمل نشط يبلغ 1500 رطل، يجب عليك بشكل مثالي تحديد الدعامات المقدرة بما لا يقل عن 3000 رطل. يمتص هذا العازل صدمة الحركات المفاجئة. كما أنه يأخذ في الاعتبار القوى الجانبية غير المقصودة التي يطبقها المشغلون.
تعمل مكبات الأنابيب الطويلة على تعقيد حسابات الحمل. لا يمكنك ببساطة تقسيم الوزن الإجمالي على اثنين ووضع حامل عند كل طرف. تتدلى الأنابيب الطويلة بشكل طبيعي في المنتصف. يجبر هذا الترهل الدعامات الخارجية على تحمل زوايا ضغط غير متساوية. يجب عليك حساب توزيع الوزن عبر دعامات متعددة بعناية.
أفضل الممارسات لتوزيع الأحمال:
قم دائمًا بدعم الأنبوب على فترات زمنية لمنع الترهل الذي يزيد عن 1/8 بوصة.
ضع الدعامات الأساسية بنسبة 20% تقريبًا من طول الأنبوب للداخل من كل طرف.
أضف دعامات وسيطة لأي بكرة يزيد طولها عن 20 قدمًا.
أعد حساب الوزن لكل حامل بافتراض أن الحامل الواحد قد يتحمل ما يصل إلى 60% من الحمولة بسبب الأرضيات غير المستوية.
يتميز كل حامل بتصنيفات الحد الأدنى والحد الأقصى للقطر الخارجي (OD). هذه الحدود مهمة للغاية بالنسبة للاستقرار الدوراني. إذا قمت بوضع أنبوب صغير الحجم في رأس على شكل حرف V ضخم، فإن الأنبوب يفتقر إلى نقاط اتصال مستقرة. سوف يتمايل أثناء الدوران. وعلى العكس من ذلك، فإن وضع أنبوب كبير الحجم على حامل ضيق يغير مركز الجاذبية. يقع الأنبوب عاليًا جدًا فوق العمود المركزي. هذا الارتفاع يخلق خطر الانقلاب الشديد. يجب عليك الالتزام الصارم بتصنيفات OD الخاصة بالشركة المصنعة للحفاظ على هندسة الاتصال الآمنة.
تعمل سماكة جدار الأنابيب على تغيير البصمة المادية المطلوبة للدعم الآمن بشكل كبير. قد يشترك أنبوبان في نفس القطر الخارجي تمامًا، لكن أوزانهما تختلف بشكل كبير وفقًا لجدولهما الزمني. يتصرف أنبوب الجدول 40 بشكل مختلف تمامًا عن أنبوب الجدول 160. تحمل الأنابيب الأثقل والأكثر سمكًا نواة أكثر كثافة. إنها تتطلب قواعد أوسع لمنع الانقلاب الجانبي. حتى لو كان القطر الخارجي يتناسب تمامًا مع رأس الحامل، فإن الكثافة الهائلة للأنبوب ذي الجدران السميكة قد تطغى على القاعدة الضيقة.
تأثير جدول الأنابيب على الوزن (لكل 100 قدم من الأنابيب مقاس 12 بوصة)
الأنابيب OD (بوصة) | جدول | سمك الجدار (بوصة) | تقريبا. الوزن لكل 100 قدم (رطل) |
|---|---|---|---|
12.75 | Sch 40 (قياسي) | 0.406 | 5,352 |
12.75 | Sch 80 (ثقيل جدًا) | 0.688 | 8,863 |
12.75 | ش 160 | 1.312 | 16,028 |
يحدد الخلوص حول الأنبوب مدى سهولة عمل فريقك. تتطلب معدات اللحام المدارية خلوصًا كبيرًا أسفل الأنبوب. إذا كان إعداد الحد الأدنى لارتفاع الحامل يترك الأنبوب قريبًا جدًا من الأرض، فلن يتمكن عمال اللحام الآليون من إكمال دوران كامل بزاوية 360 درجة. يحتاج عمال اللحام اليدويون أيضًا إلى وصول مريح. قم دائمًا بقياس الخلوص المطلوب لأكبر مشابك اللحام لديك. قارن هذا مع أقل إعداد ارتفاع ممكن للحامل قبل إجراء عملية الشراء.
يحدد نمط الرأس كيفية تفاعل الأنبوب مع الدعم. يتميز الرأس V القياسي بألواح فولاذية صلبة بزاوية. هذه ممتازة للمحاذاة الثابتة. استخدمها عندما تحتاج إلى لحام قطعتين معًا دون أي حركة. ومع ذلك، فإنها تخلق احتكاكًا هائلًا إذا حاولت قلب الأنبوب.

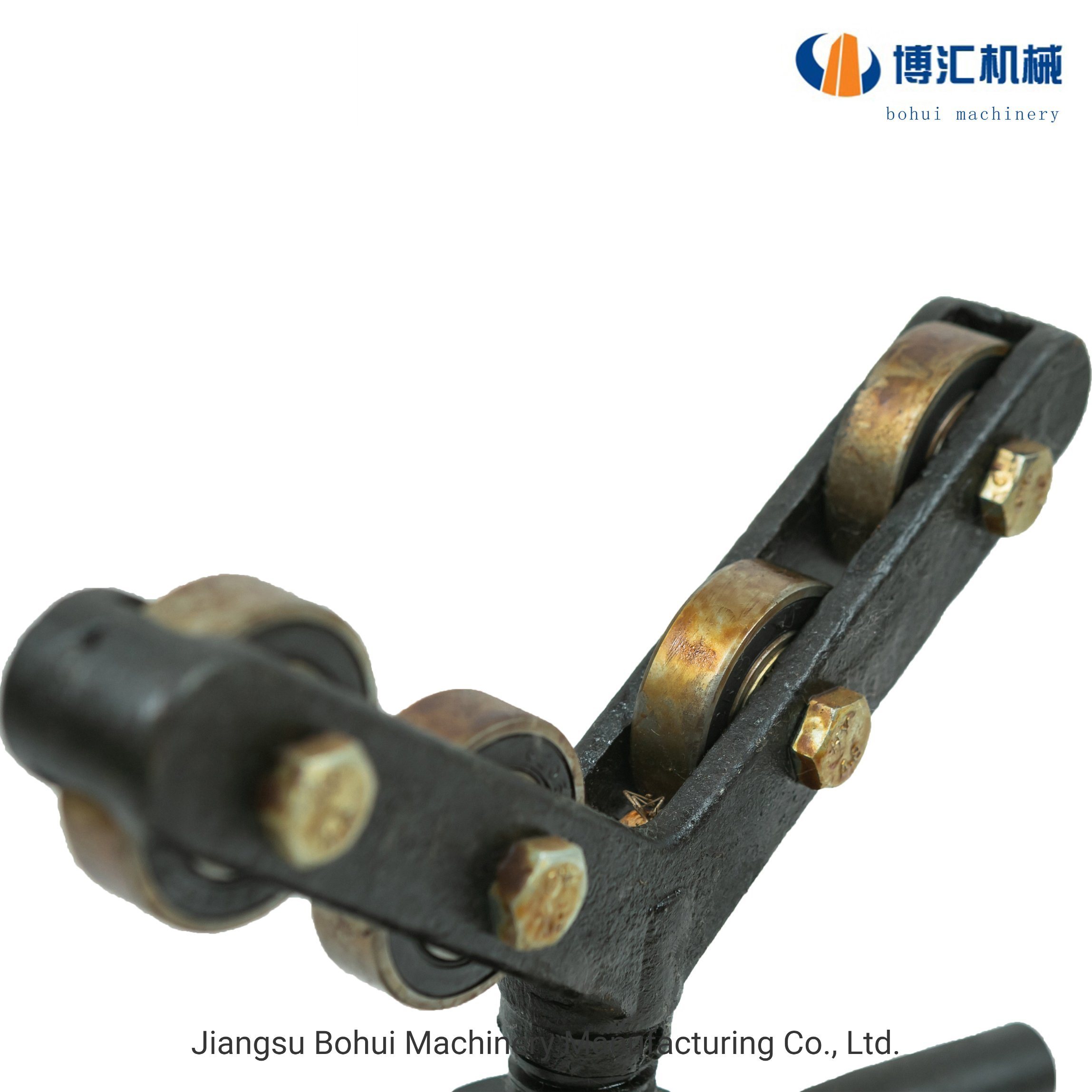

للتصنيع الديناميكي، تحتاج إلى معدات متخصصة. يعد دمج حامل الأنابيب الأسطواني للخدمة الشاقة أمرًا ضروريًا للدوران السلس والمستمر. تسمح الأسطوانات للمشغل بتدوير البكرات الثقيلة يدويًا أو جنبًا إلى جنب مع أدوات تحديد المواقع الآلية. وهذا يقلل من تعب المشغل بشكل كبير. كما أنه يمنع الحامل من تلاعب السطح الخارجي للأنبوب أثناء الدوران.
ليست كل البكرات تؤدي نفس الغرض. يجب عليك مطابقة مادة الأسطوانة مع تعدين الأنابيب الخاصة بك.
بكرات العجلات الفولاذية: مثالية للفولاذ الكربوني. إنها تتحمل أحمالًا هائلة ولكنها يمكن أن تسبب تشوه السطح.
بكرات النايلون: إلزامية للفولاذ المقاوم للصدأ أو الألومنيوم أو السبائك الغريبة. إنها تمنع التلوث المتبادل بجزيئات الحديد، مما يؤدي إلى الصدأ الموضعي.
رؤوس نقل الكرة: تسمح بحركة متعددة الاتجاهات. يمكنك دفع الأنبوب طوليًا داخل ماكينة اللولبة أو تدويره على محوره.
تولد عمليات الخيوط والحز اهتزازات شديدة. قد يسمح رأس الأسطوانة القياسي الذي يتغذى بالجاذبية للأنبوب بالارتداد عن المحاذاة. لحل هذه المشكلة، تحتاج إلى تثبيت آمن وشبه دائم. يؤدي استخدام تكوين حامل الأنابيب Bracket B إلى قفل الأنبوب بقوة. يتم تثبيت هذه الأقواس العلوية المتخصصة على القطر الخارجي، مما يثبت الأنبوب بشكل آمن على البكرات أو الرأس على شكل حرف V. هذا يلغي الثرثرة أثناء عمليات التصنيع الثقيلة.
تعتمد كل وحدة قابلة للتعديل على آلية قفل لتثبيت الحمولة على الارتفاع. تحدد جودة هذه الآلية مدى سلامة الجهاز بأكمله. عند تقييم حامل الأنابيب القابل للتعديل ، قم بفحص القفل الأساسي. غالبًا ما تعاني أقفال الدبوس البسيطة من دبابيس مقطوعة تحت أحمال الصدمات. كما أنها تفتقر إلى إمكانية التعديل الدقيق.
يستخدم التصميم الفائق حلقة قفل شديدة التحمل مع برغي تثبيت. يقوم المشغل بتدوير حلقة القفل لأعلى العمود الملولب إلى المليمتر المطلوب بالضبط. بعد ذلك، يقومون بإحكام ربط المسمار (غالبًا ما يكون مقبض على شكل حرف T) للتخلص من اللعب بالعمود الداخلي. يمنع هذا القفل المزدوج الانزلاق الجزئي عند وضع أحمال ثقيلة على الحامل.
غالبًا ما تتعارض قابلية النقل مع السعة القصوى. يجب عليك اختيار التصميم الأساسي بناءً على موقع العمل الأساسي.
الأرجل القابلة للطي: توفر قابلية نقل عالية. يمكن للعمال حملها بسهولة إلى الميدان. ومع ذلك، فإن المفاصل القابلة للطي تقدم نقاط ضعف هيكلية. إنهم يمتلكون بطبيعتهم قدرات وزن أقل.
الموقف الثابت/الصلب: تتميز بقواعد الإطار A الملحومة بالكامل. وهي مطلوبة لمنشآت ورش التصنيع الدائمة. تتعامل القاعدة الثابتة مع الأنابيب ذات الجدران الثقيلة دون انحراف هيكلي.
يرتبط انتشار الأرجل (عرض الموقف) مباشرة بأقصى امتداد آمن للارتفاع. عندما ترفع العمود المركزي، فإنك ترفع مركز ثقل الحمولة. لا يمكن للقاعدة الضيقة أن تدعم بأمان أقصى وزن عند أقصى ارتفاع. إذا قام المشغل بدفع الأنبوب بشكل جانبي بينما يكون الحامل ممتدًا بالكامل، فسوف تنقلب القاعدة الضيقة. تأكد دائمًا من أن الشركة المصنعة تعتمد الحد الأقصى لتصنيف الوزن عند الارتفاع الممتد بالكامل، وليس فقط عند أدنى إعداد.
نادرًا ما يحدث التصنيع الميداني على الخرسانة المسطحة والنظيفة. في قطاع النفط والغاز، يتعامل العمال مع الطين والشبك غير المستوي والحصى. قواعد الورشة القياسية تغوص في التربة الناعمة. عند تقييم معدات دعم خطوط أنابيب البترول ، ابحث عن التعديلات المتخصصة. أنت بحاجة إلى أقدام واسعة، تسمى غالبًا 'أحذية الطين'، لتوزيع الوزن على الأرض الناعمة. تتميز بعض الطرز بقواعد جاهزة للخندق مصممة لتثبيتها بشكل آمن داخل خندق خطوط الأنابيب المحفور دون الانهيار إلى الداخل.
لا تتجاوز أبدًا شهادات السلامة لتحقيق وفورات في التكاليف. تتطلب المشاريع على مستوى المؤسسة الامتثال الصارم لمعايير CE أو OSHA أو معايير السلامة المحلية. يجب على أقسام المشتريات أن ترفض تلقائيًا المواقف المستوردة غير الموثقة وغير المصنفة. يأتي الحامل المعتمد مع إثبات موثق لاختبار الحمل. في حالة وقوع حادث في الموقع، فإن استخدام معدات غير معتمدة يعرض شركتك لمسؤولية كبيرة وغرامات تنظيمية شديدة.
الحامل قوي بقدر قوة الأرضية الموجودة تحته. يمكنك شراء حامل بوزن 5000 رطل. ومع ذلك، إذا وضعته على خرسانة غير مستوية، فقد تتلامس ثلاثة فقط من الأرجل الأربعة. يؤدي هذا الوضع غير المستوي إلى تدمير السعة المقدرة للحامل على الفور.
الأخطاء الشائعة التي يجب تجنبها:
استخدام الحشوات الخشبية لتسوية حامل يحمل أنابيب ثقيلة الجدار. يضغط الخشب ويتحول.
إهمال منحدر الأرضية. توفر الأرضية شديدة الانحدار قوى قص جانبية على العمود المركزي.
نشر العجلات شديدة التحمل دون تعشيق أقفال الأرضية المادية قبل اللحام.
يظل التقييم المناسب للموقع شرطًا أساسيًا مطلقًا للنشر.
يتطلب اختيار دعم الأنابيب الصحيح تفكيرًا تحليليًا بدلاً من التخمين. يمكنك تبسيط هذه العملية باستخدام مصفوفة قرار واضحة. أولاً، قم بحساب الحد الأقصى للوزن الديناميكي من خلال تطبيق هامش أمان بنسبة 2:1 على أثقل بكرة لديك. ثانيًا، حدد نطاق OD المحدد وتأكد من أنه يقع ضمن الحدود الآمنة للشركة المصنعة. ثالثًا، حدد نمط الرأس المناسب — مثل بكرات النايلون للفولاذ المقاوم للصدأ أو أقواس التثبيت للخيوط عالية الاهتزاز. وأخيرًا، تحقق من البصمة البيئية، مع التأكد من أن التصميم الأساسي يتوافق مع ظروف متجرك أو أرضية الميدان.
اتخذ إجراءً فوريًا من خلال مراجعة متطلبات التصنيع الحالية لديك. قم بتوثيق أثقل وأكبر مشاريع الأنابيب الخاصة بك، ثم أضف هامشًا مستقبليًا بنسبة 25٪ إلى تلك الأرقام. اتصل بالبائعين واطلب أوراق المواصفات الرسمية وتحميل مستندات الاختبار وأوراق الاعتماد قبل إصدار أي أوامر شراء. يعمل الحجم الاستباقي للمعدات على حماية العاملين لديك وتأمين الجداول الزمنية لمشروعك.
ج: يفرض معيار الصناعة نسبة أمان تبلغ 2:1 على الأقل. إذا كان أنبوبك يزن 1000 رطل، فيجب تصنيف الحامل الخاص بك بما لا يقل عن 2000 رطل. يأخذ هذا المخزن المؤقت في الاعتبار القوى الديناميكية وأحمال الصدمات والتوزيع غير المتساوي للوزن الذي يحدث أثناء دوران الأنابيب النشط واللحام.
ج: لا، فالحوامل القياسية غير كافية لتلبية هذه المتطلبات. تتطلب التطبيقات البترولية نماذج معتمدة للخدمة الشاقة ذات قواعد ثابتة ملحومة. كما أنها تحتاج أيضًا إلى رؤوس بكرات ذات قدرة عالية للتعامل مع الأوزان الثابتة الشديدة، وجداول الأنابيب الأكثر سمكًا، وعدم الاستقرار البيئي الشديد الموجود في مواقع العمل البعيدة.
ج: يجب عليك مطابقة مواد الرأس لمنع مخاطر التلوث المتبادل. يؤدي استخدام بكرات من الصلب الكربوني على أنابيب من الفولاذ المقاوم للصدأ أو الألومنيوم إلى دمج جزيئات الحديد المجهرية في المعدن الأكثر ليونة. يتسبب هذا التلوث بسرعة في حدوث تآكل موضعي ويضعف سلامة الأنابيب المصنوعة من السبائك الغريبة.
ج: تعديل الارتفاع يغير تأثير الرافعة المالية بشكل جذري. ومع امتداد الحامل إلى أقصى ارتفاع له، يرتفع مركز ثقل الحمولة. وهذا يزيد من خطر الانقلاب الجانبي. يجب أن يكون للحامل قاعدة عريضة بشكل متناسب ليحمل أقصى وزن بأمان عند أقصى امتداد.
