يعد الإعداد غير المناسب للأنابيب بمثابة المحرك الأساسي لرفض اللحام. كما أنه يخلق مخاطر شديدة على السلامة واختناقات تشغيلية على أرضية التصنيع. عندما تتحرك الأنابيب ذات القطر الثقيل أثناء اللحام، فإن الجدول الزمني للمشروع بأكمله يعاني. إن تأمين هذه المواد الضخمة يتجاوز الدعم المادي الأساسي. يجب عليك تنفيذ محاذاة منهجية لتلبية متطلبات التعليمات البرمجية الصارمة التي تحددها مؤسسات مثل ASME وAPI. تتطلب هذه المعايير الدقة المطلقة قبل أن يضرب المشغل القوس الأول.
تعتمد عملية اللحام المتوافقة والقابلة للتطوير على توحيد عملية الإعداد عبر منشأتك. يجب عليك مطابقة حامل الأنبوب الصحيح مع المادة لضمان الثبات. سنوضح لك كيفية اختيار المعدات المناسبة وتنفيذ بروتوكول ضبط صارم. يوفر هذا الدليل الخطوات العملية التي تحتاجها للتخلص من إعادة العمل وحماية فريقك وتحقيق لحامات خالية من العيوب في كل مفصل.
يعمل إعداد دعم اللحام المناسب على تقليل معدلات فشل الاختبار غير المدمر (NDT) بشكل مباشر عن طريق القضاء على توتر التجهيز واختلال المحاذاة العالية والمنخفضة.
يعتمد الاختيار بين رأس V القياسي وحامل الأنبوب الأسطواني كليًا على وزن الأنبوب ومتطلبات الدوران وحدود تلوث السطح.
يتطلب التنفيذ الآمن حساب كل من سعة التحميل الثابتة وتحولات الحمل الديناميكية أثناء دوران الأنابيب.
يعمل دمج أداة محاذاة لحام الأنابيب المصممة خصيصًا لهذا الغرض على سد الفجوة بين الدعم الأساسي والتجهيز الدقيق للمفاصل المهمة.
يحمل دعم الأنابيب الضعيف تكاليف مخفية هائلة. غالبًا ما يضيع المصنعون ساعات عمل لا حصر لها في المصارعة مع المحاذاة اليدوية. يستخدم الميكانيكون الأوتاد والسلاسل والقوة الغاشمة لإجبار الأنابيب معًا. يؤدي هذا النضال اليدوي إلى توتر شديد في المفصل. عندما تتعرض للتوتر، غالبًا ما يتشقق اللحام عندما يبرد المعدن. ستواجه أيضًا عملية إعادة صياغة باهظة الثمن عندما تفشل تمريرات الجذر المنحرفة في الاختبار غير المدمر. يؤدي تنفيذ المناسب إعداد دعم اللحام إلى منع هذه المشكلات قبل أن تبدأ.
تمثل السلامة والامتثال مصدر قلق رئيسي آخر. تحمل الأنابيب ذات القطر الثقيل مخاطر جسدية هائلة. تفشل عمليات الدعم DIY أو غير المصنفة بشكل روتيني تحت الأحمال الديناميكية. عندما يسقط أنبوب متعدد الأطنان أو يتدحرج بشكل غير متوقع، فإنه يهدد الحياة. كما أنه ينتهك معايير السلامة في مكان العمل. تتطلب إدارة السلامة والصحة المهنية (OSHA) والهيئات التنظيمية المماثلة معدات معتمدة ومصنفة للتحميل لمعالجة المواد. يعد الاعتماد على حوامل الرافعات المؤقتة مسؤولية لا يمكنك تحملها.
وللتخلص من هذه المخاطر، يجب عليك تحديد معايير نجاح واضحة لإعدادك. يحقق التكوين الناجح أربعة أهداف متميزة:
حركة جانبية صفرية: يظل الأنبوب آمنًا تمامًا ضد التحول غير المرغوب فيه.
ملاءمة متحدة المركز بشكل مثالي: لا يُظهر المفصل أي اختلال في المحاذاة العالية والمنخفضة.
إمكانية الدوران الآمن: يتعامل الإعداد مع الحركة الديناميكية دون الارتباط أو المشي.
ملامسة المواد المعزولة: يمنع الحامل التلوث المتبادل بين الكربون والسبائك الغريبة.
لا يمكنك استخدام نهج واحد يناسب الجميع لتصنيع الأنابيب. يقدم السوق العديد من فئات الحلول المصممة لتطبيقات محددة. يساعدك فهم هذه الفئات على حماية المواد الخاصة بك وتحسين الكفاءة.
تتميز حوامل الرافعة القياسية بتصميم رأس على شكل حرف V تقليدي. أنها تعمل بشكل أفضل لتصنيع ثابتة وأقطار أصغر. يمكنك استخدامها عندما لا يحتاج الأنبوب إلى الدوران. ومع ذلك، فإن الرؤوس V القياسية تخلق احتكاكًا هائلاً إذا حاولت تمرير الأنابيب الثقيلة عبرها.

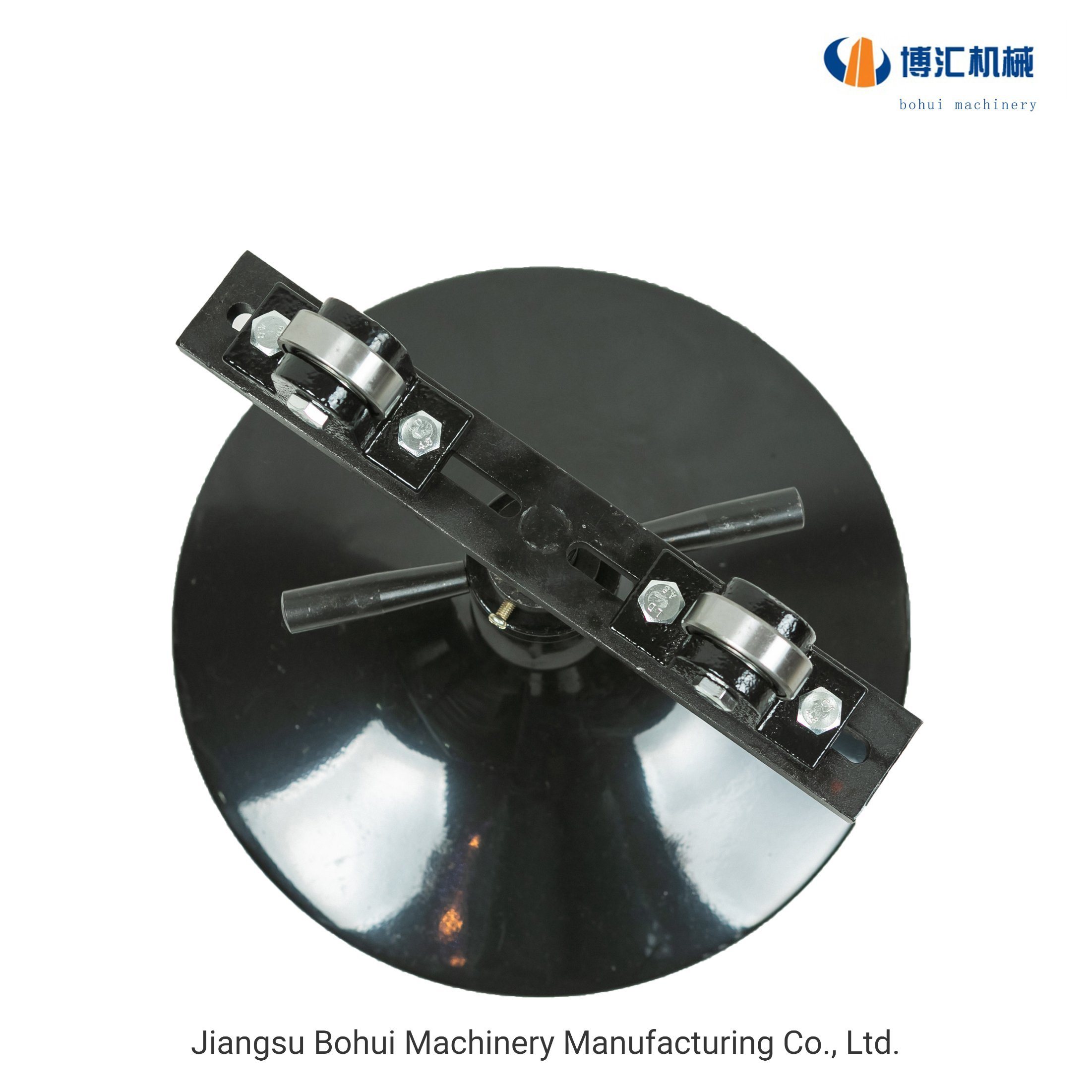

إذا كنت تستخدم عمليات آلية أو شبه آلية، فأنت بحاجة إلى حامل أنابيب أسطوانة اللحام . تسمح هذه الوحدات بدوران سلس ومستمر للأنابيب. إنها تقلل من إجهاد المشغل وتضمن سرعات سير ثابتة للحام الميكانيكي. يجب عليك أيضًا مراعاة المحولات المتخصصة. تسمح عمليات نقل الكرة بالحركة متعددة الاتجاهات. عجلات مطاطية تحمي الطلاءات الهشة. الأكمام المصنوعة من الفولاذ المقاوم للصدأ تمنع التلوث من الكربون إلى الفولاذ المقاوم للصدأ.
يجب عليك مقارنة الحوامل بناءً على سعات الوزن المعتمدة. عامل دائمًا هامش أمان بنسبة 2:1. إذا كان أنبوبك يزن 2000 رطل، فيجب أن تتجاوز سعة الحامل المجمعة 4000 رطل بشكل مريح. انظر عن كثب إلى استقرار البصمة. القواعد الأوسع تقاوم الانقلاب بشكل أفضل من الحوامل الثلاثية الضيقة. يجب عليك أيضًا فحص آليات قفل ضبط الارتفاع. توفر أنظمة القفل الدبوس حماية آمنة من الفشل مقارنةً بأطواق الاحتكاك البسيطة.
حتى أفضل المدرجات توفر الدعم الرأسي فقط. فهي لا تسد الفجوة أو تصلح الأنابيب الخارجية. هذا هو المكان الذي تصبح فيه أداة محاذاة لحام الأنابيب ضرورية. يعمل المصفف جنبًا إلى جنب مع المدرجات القياسية. يتم تثبيته حول المفصل ويجبر الأنابيب ذات الجدران الثقيلة على التركيز بشكل مثالي قبل لصقها. إنه يزيل الفجوة العالية والمنخفضة، مما يضمن اختراق تمرير الجذر بالتساوي.
مخطط مقارنة فئة الأجهزة
نوع المعدات | التطبيق الأساسي | الدوران الديناميكي | الدقة الملائمة |
|---|---|---|---|
حامل قياسي على شكل حرف V | عقد ثابت، بأقطار صغيرة | ضعيف (احتكاك عالي) | منخفض (الدعم فقط) |
حامل أنبوب الأسطوانة | اللحام الآلي، الدوران المستمر | ممتاز (سلس) | منخفض (الدعم فقط) |
محاذاة لحام الأنابيب | لقط مشترك، وإصلاح خارج الجولة | لا يوجد | عالية (تركيز القوى) |
يضمن الإعداد الصارم لحامل الأنابيب للحام الامتثال والسلامة. لا يمكنك التسرع في هذه العملية. إن اتباع إجراء موحد يحمي فريقك ويضمن النزاهة المشتركة.
ابدأ بتقييم مساحة العمل الخاصة بك. التحقق من استواء الأرضية باستخدام الأدوات المناسبة. تؤثر الأرضيات غير المستوية على مسار الحمل العمودي، مما يؤدي إلى دفع الوزن بشكل جانبي على أرجل الحامل. قم بإزالة جميع الحطام والكابلات والأدوات من منطقة الإسقاط. بعد ذلك، قم بفحص المعدات فعليًا. تحقق من عدم تآكل حلقات قفل الحامل. افحص خيوط المسمار للتأكد من عدم وجود قشور أو تجريد. افحص لحامات المصنع على أرجل الحامل بحثًا عن شقوق التعب. لا تقم أبدًا بتحميل حامل معرض للخطر.
يجب عليك حساب تباعد الوقوف بدقة. التباعد المناسب يمنع الأنبوب من الترهل في المنتصف. يغلق الترهل فجوة الجذر في أعلى المفصل ويفتحها في الأسفل. قم ببناء حسابات التباعد الخاصة بك على جدول الأنابيب والطول الإجمالي ومرونة المواد. كقاعدة عامة، يدعم المكان حوالي قدمين من كل طرف. أضف دعامات متوسطة كل ثمانية إلى عشرة أقدام للأنابيب الفولاذية القياسية. قد تتطلب السبائك الغريبة ذات الجدران الرقيقة مسافات أقرب.
اضبط ارتفاعات القاعدة لجميع الحوامل قبل تحميل المادة. قفل المسامير الرئيسية في مكانها. استخدم الرافعات اللولبية ذات الضبط الدقيق لتسوية الأنبوب بدقة. يجب عليك اتباع أفضل الممارسات الصارمة هنا: لا تتجاوز مطلقًا حدود امتداد مؤشر الترابط الخاصة بالشركة المصنعة. يؤدي تمديد الرافعة اللولبية إلى أبعد من ذلك إلى حدوث تمايل شديد. إنه يزيد بشكل كبير من خطر الانقلاب. أبقِ الخيوط منخفضة واستخدم تعديلات دبوس الماكرو للارتفاع الأساسي.
يتطلب التحميل اتصالاً واضحًا بين عامل الحفر والمشغل. استخدم الرافعات المناسبة لرفع المادة. قم بخفض الأنبوب على المدرجات بحذر شديد. أكد لمشغلي الرافعة أن الحامل يجب ألا يتحمل أبدًا حمولة صدمة. يؤدي إسقاط أنبوب متعدد الأطنان حتى بضع بوصات إلى توليد قوة تحطم حلقات القفل المصنوعة من الحديد الزهر. يجب أن يتم نقل الحمولة بسلاسة وبشكل كامل قبل إزالة المعدات.
تتغير القواعد تمامًا بمجرد تقديم الحركة. تختلف إدارة الوزن الثابت بشكل كبير عن التحكم في الأحمال الديناميكية. يجب أن تتوقع كيف ستتصرف المادة بمجرد بدء عملية اللحام.
الوزن الثابت يعني أن الأنبوب يرتكز ببساطة على الدعامات. يحدث الوزن الديناميكي عند التعامل مع القطعة. عند تشغيل بكرة ثقيلة على حامل الأنابيب الأسطوانية ، غالبًا ما يتغير مركز الجاذبية. تؤدي البكرات غير المنتظمة، أو الصمامات الثقيلة، أو الشفاه المتوازنة إلى إنشاء حمل غريب الأطوار. يؤدي هذا الخلل إلى إجبار جانب واحد من الأنبوب على الضغط بقوة أكبر أثناء رفع الجانب الآخر. يجب أن تتعامل دعاماتك مع عمليات نقل الأحمال المفاجئة هذه دون التواء.
يفشل دعم الجاذبية القياسي عند التعامل مع التكوينات الثقيلة. إذا قمت بلحام شفة كبيرة، فسيحاول الأنبوب أن يتدحرج من الحامل. يجب عليك استخدام أجهزة الضغط لتأمينها. يتم تثبيت بكرات التثبيت فوق الجزء العلوي من الأنبوب، مما يؤدي إلى محاصرة العجلات السفلية. توفر مشابك السلسلة طريقة آمنة أخرى. إنها تلتف بالكامل حول القطر، وتثبت القطعة بقوة على قاعدة الحامل. استخدم هذه الأجهزة عندما يمتد مركز الثقل إلى ما بعد الخط المركزي الرأسي للأنبوب.
يقدم الدوران المستمر مشكلة تعرف باسم الدفع الطولي. عندما يدور الأنبوب على البكرات، تؤدي العيوب الطفيفة في الأنبوب أو الأرضية إلى "سيره" أو زحفه على طول. إذا تركت دون فحص، فإن الأنبوب سيخرج نفسه حرفيًا من نهاية الحامل. يمكنك إدارة هذا التوجه بطريقتين. أولاً، تأكد من المحاذاة المتوازية تمامًا بين جميع حوامل البكرات. ثانيا، استخدم بكرات الدفع. يتم تركيب هذه العجلات الرأسية الصغيرة على جوانب الحامل. إنهم يضغطون على وجه الحافة أو التركيب لمنع الأنبوب فعليًا من التحرك للخلف أو للأمام أثناء الدوران.
حتى المصنعين ذوي الخبرة يرتكبون أخطاء في الإعداد. يساعدك التعرف على حالات الفشل الشائعة في بناء بروتوكولات أفضل لتخفيف المخاطر في عمليات متجرك.
يظل التوسيع الزائد هو أخطر فشل في الإعداد. غالبًا ما يصبح المشغلون كسالى. بدلاً من ضبط الدبوس الرئيسي الثقيل، يقومون بتحريك الرافعة اللولبية إلى أقصى ارتفاع مطلق. وهذا يدفع مركز الثقل إلى مستوى مرتفع بشكل خطير. يفقد الحامل صلابته، مما يؤدي إلى التذبذب. في ظل الحمل الديناميكي، ينقلب هذا الإعداد الممتد بسهولة.
المواد غير المتطابقة تدمر سلامة اللحام. إذا قمت بوضع أنبوب من الفولاذ المقاوم للصدأ على بكرات قياسية من الفولاذ الكربوني، فإنك تجلب الكارثة. يدمج الحديد في السطح المقاوم للصدأ. وهذا يسبب التآكل الجلفاني، مما يؤدي إلى الصدأ المبكر وفشل الاختبارات غير التدميرية. يجب عليك التخفيف من هذا الخطر عن طريق استبدال الرؤوس القياسية بأغطية من الفولاذ المقاوم للصدأ أو عجلات يوريتان متخصصة عند العمل مع السبائك الغريبة.
تشكل درجات الأرضية غير المستوية خطرًا كبيرًا على الامتثال. يقوم المشغلون أحيانًا بوضع حشوات خشبية أسفل أرجل الحوامل القياسية لتسويتها. هذه الممارسة تنتهك معايير السلامة. تنزلق الحشوات تحت الاهتزاز، مما يتسبب في حدوث تحولات مفاجئة في الحمل. إذا كانت درجة الأرضية لديك غير متساوية، فيجب عليك ترقية معداتك. قم بالتبديل إلى قواعد ثلاثية القوائم ذاتية التسوية للخدمة الشاقة والتي تتكيف بشكل فردي مع التضاريس.
قم بتوجيه قرارات الشراء الخاصة بك باستخدام معايير صارمة. لا تقم أبدًا بشراء حوامل الأنابيب بناءً على التكلفة الأولية وحدها. تكلف المدرجات الرخيصة وغير المصنفة تكلفة أكبر في فترات التوقف عن العمل والتزامات السلامة. قم بتقييم المواقف بناءً على شهادات التحميل التابعة لجهات خارجية. يضمن الاختبار المستقل أداء الوحدة وفقًا للوحة المواصفات الخاصة بها في ظل ظروف العالم الحقيقي. ابحث عن النمطية. توفر القدرة على تبديل رأس على شكل حرف V برأس دوار على نفس القاعدة المال ومساحة التخزين. وأخيرًا، اطلب ضمانًا قويًا من الشركة المصنعة. يجب أن تتمتع المعدات المصممة للتعامل مع التصنيع الصناعي الثقيل بدعم قوي من المصنع.
يمثل الإعداد المناسب للأنابيب متغيرًا حاسمًا في مراقبة جودة اللحام وسلامة أرضية الورشة. لا يمكنك تحقيق اللحامات المحاذية تمامًا والخالية من العيوب إذا تحركت مؤسستك أو تحركت أو تراجعت. ومن خلال مطابقة الأجهزة المناسبة للمهمة، وحساب توزيعات الأحمال المناسبة، وإدارة التحولات الديناميكية، يمكنك التخلص من الأسباب الجذرية لضعف التجهيز. تعمل المحاذاة الدقيقة على حماية هوامش الربح الخاصة بك عن طريق تقليل حالات فشل الاختبارات غير التدميرية وإعادة العمل المكلفة بشكل كبير.
اتخاذ إجراءات فورية لتأمين عملية التصنيع الخاصة بك. قم بتدقيق حوامل الأنابيب الحالية لديك للتأكد من أنها تحمل لوحات تصنيف حمل مرئية. تخلص من أي حوامل DIY قديمة أو معدلة واستبدلها والتي تهدد سلامة العمال. قبل الترقية إلى حوامل الأسطوانة التجارية أو مشابك المحاذاة، راجع مخططات التحميل الخاصة بالشركة المصنعة للتأكد من أن المعدات تلبي متطلبات مشروعك المحددة. يضمن توحيد النهج الخاص بك لحامًا أفضل وبيئة عمل أكثر أمانًا.
ج: تختلف قدرات الوزن الآمن بشكل كبير حسب الشركة المصنعة والتصميم. تتراوح الوحدات القياسية عادةً من 1000 إلى 2500+ رطل. يجب عليك دائمًا التحقق من لوحة مواصفات الشركة المصنعة المرفقة بالحامل. لا تخمن أبدًا السعة. ضع في اعتبارك دائمًا هامش أمان بنسبة 2:1 للتعامل مع تحولات الحمل الديناميكي غير المتوقعة.
ج: لا، فحوامل الرأس على شكل حرف V تخلق احتكاكًا شديدًا بين المعدن والمعدن. يؤدي تدوير الأنبوب الثقيل على رأس على شكل حرف V إلى إتلاف سطح الأنبوب، وإحداث حفر، ويخاطر بقلب الحامل. يجب عليك استخدام محولات عجلات فولاذية أو يوريتان مصممة خصيصًا لتسهيل الدوران السلس والآمن.
ج: كقاعدة عامة، يقف طرف المكان على بعد قدمين تقريبًا من حواف الأنبوب. أضف حوامل متوسطة كل ثمانية إلى عشرة أقدام لجداول الفولاذ الكربوني القياسية. يجب عليك وضعها بالقرب من بعضها البعض بالنسبة للمواد ذات الجدران الرقيقة أو المرنة لمنع ترهل المركز الذي يسبب انحراف المفصل.
ج: يعمل حامل الأنابيب كحامل الحمل الأساسي. وهو يدعم الوزن المادي للمادة من الأسفل. المصفف هو أداة تثبيت دقيقة. يتم تركيبه حول محيط المفصل لإجبار قسمي الأنابيب المنفصلين على التركيز بشكل مثالي، مما يزيل الفجوات العالية والمنخفضة قبل التثبيت.
